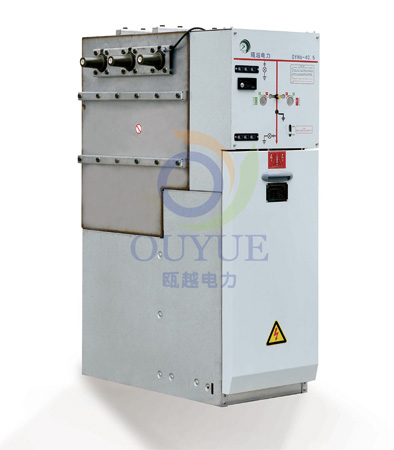

 OYH(L)6-40.5 SF6 全絕緣金屬封閉緊湊型負荷開關設備 |
|
 標準規格說明 |
OYH(L)6-40.5 系列 SF6 全絕緣金屬封閉緊湊型負荷開關設備（以下簡稱充氣柜）適用于三相交流 50Hz，額定電壓 40.5kV的配電系統中，作分合負荷電流、過載電流、關合短路之用，也可開斷空載變壓器、一定距離架空線路、電纜線路和電容器組等容性負載， 在電力系統中起電能的分配、控制和保護作用。OYH(L)6-40.5 采用全密封結構，所有一次帶電體均密封在不銹鋼板焊接的氣室內，防護等級達 IP67�？蛇m應潮濕多鹽霧，諸如洪水、重污染等各種惡劣環境條件，運行安全、可靠性高的多回路環網開關設備。廣泛應用于工業園區、街道、機場、居住小區、繁華商業中心等，是配網自動化的理想設備。還用于：緊湊型箱式變電站、電纜分支箱、開閉所、風力發電站、地鐵與隧道等。OYH(L)6-40.5 有多個模塊，可根據用戶要求進行不同的組合， 提供多種組合方式，適應絕大多數需要環網單元的場合。在同一個 SF6 氣室中，最多可以配置 4 個模塊。當模塊超過 4 個時，可采用擴展母線將開關柜連接起來。 OYH(L)6-40.5 可用的模塊有：
C—負荷開關模塊
1、全密封全絕緣設計：OYH(L)6-40.5 所有帶電部位均密封在一個由 304 不銹鋼板焊接而成的箱體內，箱體內充有工作壓力為 1.4bar 的 SF6 氣體，防護等級為 IP67。可安裝在潮濕、粉塵污染大的地區，特別適合礦山、箱式變電站和任何由于空氣污染易引發表面閃絡的場所。產品安裝了符合 DIN47636 標準套管，通過全絕緣、全密封、帶屏蔽的電纜接頭與電纜連接。 2、高可靠性和人身安全：所有帶電部分密封在 SF6 氣室中；氣室具有可靠的泄壓通道，通過了 25kA/0.5s 的內部故障燃弧試驗；負荷開關和接地開關為三工位開關，簡化了相互間的聯鎖。電纜室蓋板與負荷開關之間具有可靠的機械聯鎖，有效防止誤入帶電間隔。 3、免維護與長的壽命周期：產品的設計使用壽命周期為 30 年，在產品壽命周期內，主開關均無需進行維護。產品的年漏氣率≤ 0.1%。 4、結構緊湊：除了空氣絕緣的計量柜及 PT 柜外，標準模塊寬度為 500mm。所有單元的電纜聯接套管對地高度一致，方便了現場施工。 5、OYH(L)6-40.5 可配置智能控制裝置（可選），提供有效的保護、遙控和監測系統，并支持配電系統的自動化。 6、OYH(L)6-40.5 對變壓器提供了兩種保護方式：負荷開關熔斷器組合電器和具有繼電保護的斷路器。負荷開關熔斷器組合電器用于 1600kVA 及以下變壓器，而具有繼電器的斷路器可用于各種容量的變壓器保護。 7、環境保護：OYH(L)6-40.5 的開發不僅從產品本身，更包括從生產過程到開關的終身運行的環保。所有材料均選取有利于環保的材料，采用零泄漏的清潔工藝，產品終身密封，產品壽命周期結束后 90% － 95% 的材料是可以回收的。
使用環境條件 單間隔外形尺寸：寬 500* 深 1335* 高 1600
|
